T+A PA 3100 HV Vollverstärker

CHF18'500.00 inkl. MwSt.

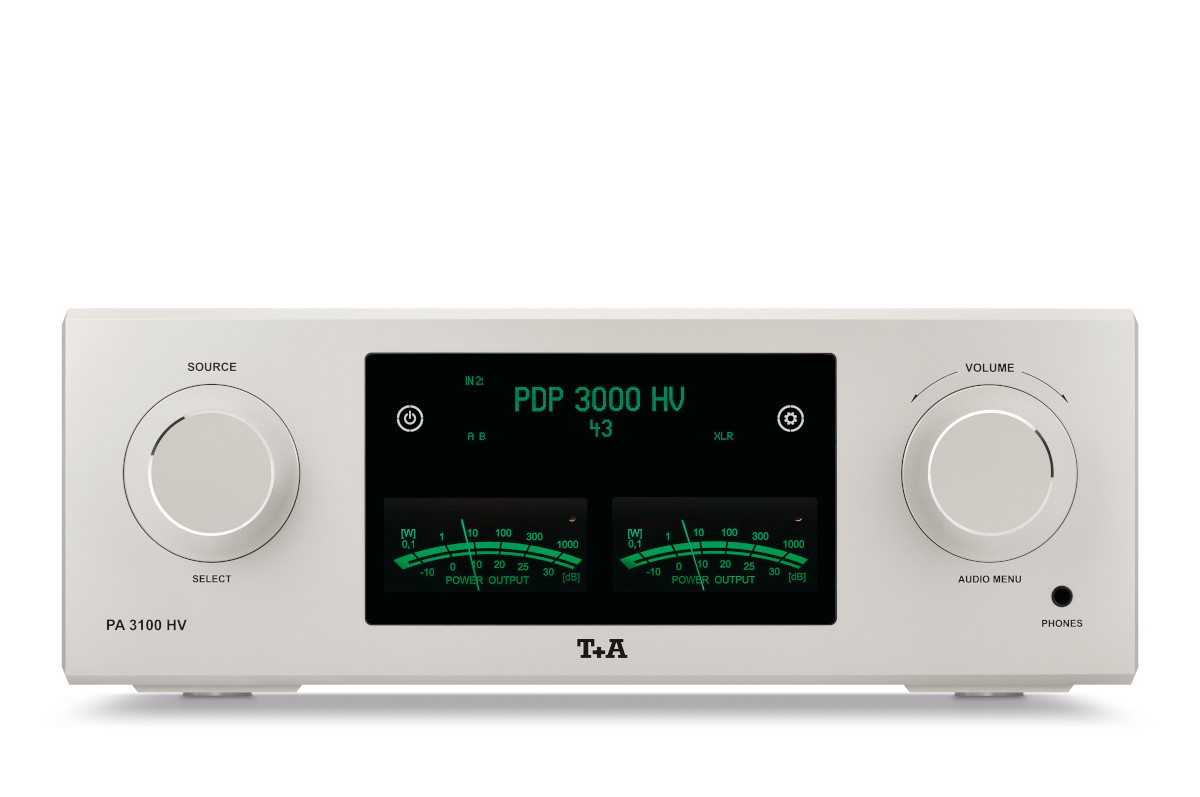

Der PA 3100 HV ist eine Weiterentwicklung des PA 3000 HV und ist in den meisten Baugruppen identisch. Der sofort sichtbare Unterschied sind zwei VU-Meter in der Front, die die abgegebene Leistung pro Kanal logarithmisch in Watt an 4 Ohm anzeigen.

Auswahl zurücksetzen

Der Vollverstärker

Der PA 3100 HV ist eine Weiterentwicklung des PA 3000 HV und ist in den meisten Baugruppen identisch. Der sofort sichtbare Unterschied sind zwei VU-Meter in der Front, die die abgegebene Leistung pro Kanal logarithmisch in Watt an 4 Ohm anzeigen. Durch eine Überarbeitung der Vorverstärkersektion (Gleichspannungskopplung) konnte der Klang nochmals verbessert werden.
Des Weiteren wurde ein neues Konzept für das Analognetzteil und die Spannungsversorgung ähnlich wie im A 3000 HV entwickelt, dass es ermöglicht, das Netzteil PS 3000 HV anzuschließen und die Stabilität und Leistung der gesamten Spannungsversorgung nochmals zu erhöhen. Damit stehen nochmals 1800 Watt an Versorgungsleistung zur Verfügung, womit selbst schwierigste Lautsprecher mühelos kontrolliert und auf ihr bestmögliches Klangniveau gebracht werden können.
Auf Wunsch können der PA 3000 HV und der PA 3100 HV auch mit High-End Phono-Vorverstärkermodulen ausgerüstet werden, die unterschiedliche Schaltungstopologien für MM- oder MC-Systeme besitzen. Der Einbau des analogen Signalprozessormoduls aus dem P 3000 HV zur kanalgetrennten Klangregel- und Loudnessfunktionen ist ebenfalls möglich.
Die Ganzmetall Infrarotfernbedienung F3001 wird mitgeliefert.

Schaltungstopologie

Die Schaltungstopologie der Vollverstärker beruht wie im P 3000 HV auf einem Kaskode-Differenzverstärker mit handselektierten Audio J-FET Transistoren und vollständig diskret aufgebauten Stufen ohne Operationsverstärker. Durch dieses Schaltungskonzept und die Qualität der Bauteile ist praktisch keine Über-Alles-Gegenkopplung notwendig. Die HV-Technologie ermöglicht mit ihrer hohen Betriebsspannung neben hoher Linearität auch einen extrem hohen Dynamikumfang. Signale bis zu 60 Vss können unverzerrt verarbeitet werden.
In der HV-Serie werden Stell- und Schaltfunktionen im Signalbereich von gasdicht gekapselten Goldkontaktrelais übernommen, die auch nach vielen Betriebsjahren keine Kontaktprobleme durch Korrosion, Staub, etc. und keine Alterung kennen. Im Vorverstärker werden bi-stabile Relais eingesetzt, bei denen kein dauerhafter Spulenstrom mehr fließt und somit auch keine induktive Beeinträchtigung der Audiosignale stattfinden kann. Durch die Integration der Relais direkt in die Schaltung sind die Signalwege optimal kurz und es entfallen Kabelwege wie z.B. bei konventionellen Lautstärkepotentiometern. Die Lautstärkeregelung ist ebenfalls mit diskreten Präzisionswiderständen und Goldkontaktrelais aufgebaut, deshalb gibt es einen absolut exakten Kanalgleichlauf und kein Rauschen und keine Verzerrungen.

Steuerelektronik

Die gesamte Steuerelektronik befindet sich tief eingelassen und abgeschirmt in der 40 mm dicken und aus dem Vollen gefrästen Frontplatte, auf deren Vorderseite sich das leuchtstarke und dimmbare Display (VFD) aus Glas mit verschleißfreien Sensortasten befindet.
Die Drehknöpfe für Quellenwahl und Lautstärkeregelung sind nadelgelagerte Präzisions-Inkrementalgeber mit einzigartigem Schaltgefühl.

Gewicht 28 kg
Grösse 46 × 46 × 17 cm
Modell

PA 3000 HV

Marke

Vorstufe

.

Fremd- / Geräuschspannungsabstand

105 / 110 dB

Intermodulation

< 0,001 %

Kanaltrennung

> 90 dB

Eingangsempfindlichkeit nominal Hochpegel (RCA)

7 x 250 mVeff … 6 Veff / 20 kOhm

Eingangsempfindlichkeit nominal Symetrisch (XLR)

4 x 500 mVeff … 12 Veff / 5 kOhm

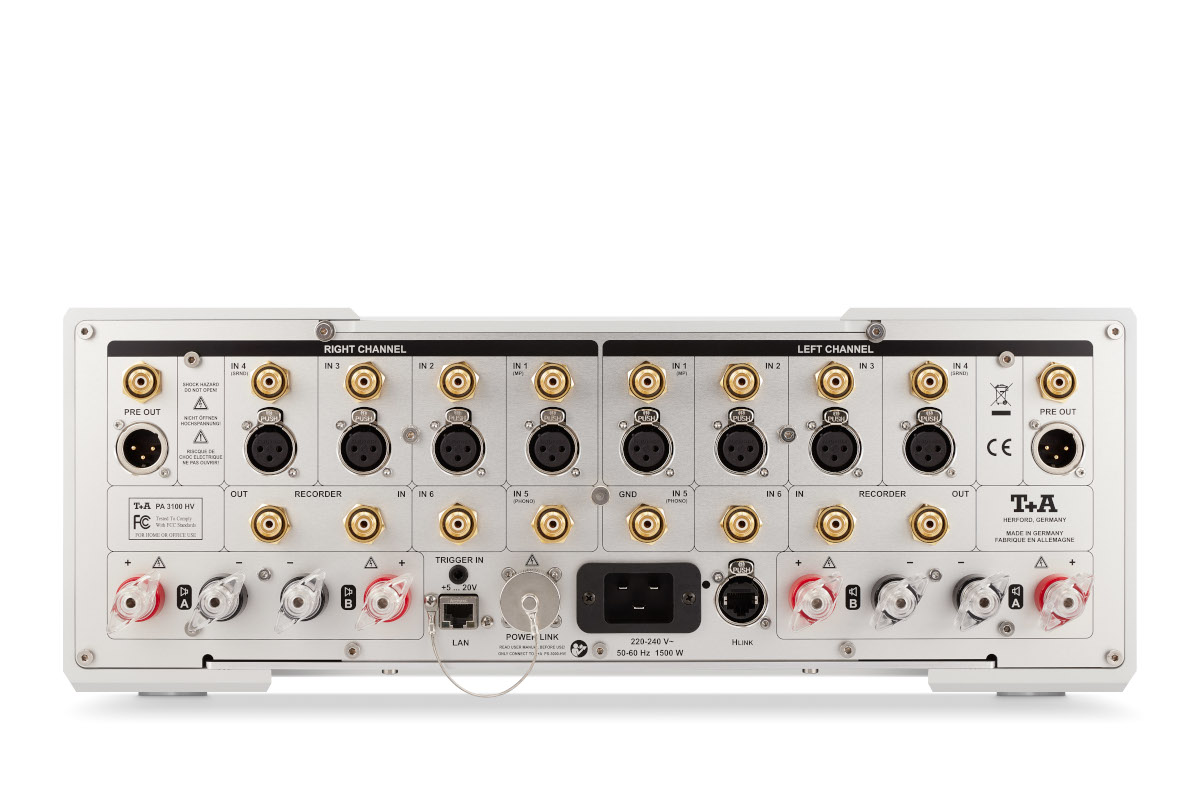

Ausgänge

.

Kopfhörer

50 Ohm

1 x Recorder

250 mVeff / 100 Ohm

PRE out Cinch

nom 1 Veff, max 9,5 Veff / 50 Ohm

PRE out XLR

nom 1,45 Veff, max 19,6 Veff / 50 Ohm

Endstufe

.

Nennleistung pro Kanal an 8 Ohm

300 Watt

Nennleistung pro Kanal an 4 Ohm

500 Watt

Impulsleistung an 8 Ohm

380 Watt

Impulsleistung an 4 Ohm

700 Watt

Leistungsbandbreite

1 Hz – 150 kHz

Frequenzgang + 0 / – 3 dB

0,5 Hz – 180 kHz

Anstiegsgeschwindigkeit

60 V/µs

Dämpfungsfaktor

> 65

Geräuschspannungsabstand

> 115 dB

Klirrfaktor

< 0,03 %

Siebung

120000 µF

Netzanschluss

Netzan. 110 V/60 Hz oder 220/240 V/50 Hz

Standbybetrieb

< 0,5 W

Fernbedienung

F 3001

zusätzliche Ausstattung

Triggereingang +5 … 20 V für Ferneinschaltung
Eingang 4 konfigurierbar als Frontkanal für Surrounddecoder
Anschluss für Zusatznetzteil PS 3000 HV
LAN Anschluss für Home Automation Systeme

Optionales Zubehör

PS 3000 HV Netzteil, PH HV MM oder MC Phono Modul, APM Signalprozessormodul, Power Three HD (Carbon), Power Bar, Audio Quad (Carbon), Speaker Hex (Carbon), HV-Individual Ausführung (Individuelle Wunschfarben auf Anfrage), IP control

Farbe

Silber, Titan
